在現代工業自動化氣動系統中，電磁滑閥是實現執行元件（如氣缸）動作的關鍵控制中樞。其中，
K25D-40二位五通雙電控電磁滑閥憑借其獨特的“記憶功能”和雙穩態結構，在需要高精度位置保持和頻繁換向的復雜工況中占據著不可替代的地位。本文將深入剖析其工作原理，揭示其在工業自動化中的核心價值。
一、結構解密：五位接口與雙線圈布局

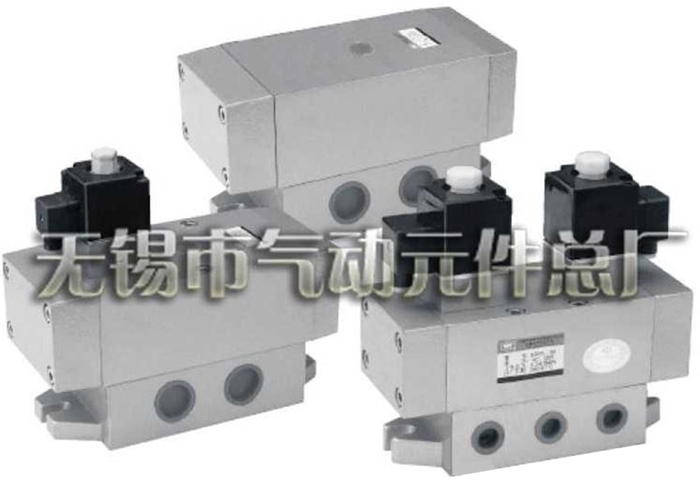

K25D-40二位五通雙電控電磁滑閥的核心結構特征體現在其命名之中。“二位”指的是閥芯具有兩個穩定的工作位置（左位與右位）；“五通”則指閥體上設有五個標準氣路接口，通常標記為P（進氣口）、A/B（工作口）、R/S（排氣口）；“雙電控”則表明其配備了兩個獨立的電磁線圈，分別控制閥芯在兩個位置間的切換。這種設計使其能夠獨立控制雙作用氣缸的伸出與縮回動作，且每個動作僅需瞬時脈沖信號即可完成，無需持續通電。
二、工作原理：雙穩態切換與斷電保持
它的工作原理基于“雙穩態”機制，即閥芯在兩個位置均能實現自鎖，而非依賴彈簧復位。當左側線圈（YA1）接收到脈沖信號時，電磁力驅動閥芯向右移動，此時進氣口P與工作口B接通，工作口A與排氣口R接通，壓縮空氣進入氣缸后端，推動活塞桿伸出；當信號消失后，閥芯并不會自動復位，而是通過內部結構（如氣壓差或機械鎖止）保持在右側位置，這就是其“斷電保持”功能。反之，當右側線圈（YA2）得電時，閥芯左移，P與A通，B與S通，氣缸縮回。這種機制確保了即使設備意外斷電，執行機構也能維持在最后的動作狀態，避免了因斷電導致的設備失控或安全事故。
三、核心優勢：為何選擇雙電控設計
相較于單電控電磁閥，K25D-40雙電控設計帶來了顯著的技術優勢。首先，其斷電保持特性使其特別適用于需要長時間保持氣缸位置的應用，如夾具夾緊、設備提升等，斷電后夾具不會松開，提升了設備的安全性。其次，由于采用脈沖信號控制，線圈無需長時間通電，不僅降低了能耗，減少了線圈發熱，還大大延長了電磁閥的使用壽命。此外，其響應速度快，切換頻率高，能夠滿足高速自動化生產線對節拍的要求。
四、應用場景：從簡單搬運到復雜邏輯
得益于其優異的性能，該閥門廣泛應用于各類工業自動化場景。在搬運機械手中，它控制抓取與釋放動作，斷電時抓手保持夾緊狀態，防止工件掉落；在自動化裝配線上，它驅動執行機構進行精確定位；在冶金、礦山等重型設備中，它利用其大通徑（40mm）優勢，控制大流量氣動回路，驅動大型氣缸完成重載作業。同時，它也常作為復雜氣動邏輯控制回路的基礎元件，通過多個閥的組合實現復雜的時序控制。
結語
K25D-40二位五通雙電控電磁滑閥不僅是氣動系統的開關，更是實現精準控制和系統安全的智能單元。其雙穩態設計巧妙地解決了工業自動化中對位置保持和節能降耗的雙重需求，是現代智能制造裝備中至關重要的關鍵執行部件。
